Cum se măsoară electricitatea statică într-un produs
1. Metode:
Metodele utilizate în mod obișnuit pentru măsurarea rezistenței mari sunt metoda directă și metoda comparativă.
Metoda directă implică măsurarea tensiunii continue aplicate probei și a curentului care circulă prin aceasta pentru a determina rezistența probei. Metodele directe includ în principal metoda galvanometrului și metoda de amplificare în curent continuu (metoda contorului de înaltă rezistență). Metodele comparative includ în principal metoda galvanometrului și metoda punții.
2. Precizie:
Pentru rezistențele mai mari de 10Ω (10 ohmi), eroarea instrumentului ar trebui să fie în ±20%; pentru rezistențele care nu sunt mai mari de 10Ω (10 ohmi), eroarea instrumentului ar trebui să fie de ±10%.
3. Protecție:
Materialul izolator utilizat în instrumentele de măsurare are în general numai proprietăți similare cu materialul măsurat. Erorile de testare din eșantion pot fi cauzate de următoarele:
① Curenți paraziți cauzați de tensiuni parazite externe. Amploarea lor este de obicei necunoscută și prezintă caracteristici de deriva;
② Materialul izolator al circuitului de măsurare este conectat în paralel cu rezistența eșantionului, un rezistor standard sau un dispozitiv de măsurare a curentului.
Utilizarea izolației cu rezistență mare-poate îmbunătăți erorile de măsurare, dar această metodă face instrumentul costisitor și voluminos și totuși nu dă rezultate satisfăcătoare pentru probele de-rezistență ridicată. O metodă de îmbunătățire mai satisfăcătoare este utilizarea tehnologiei de protecție, care presupune plasarea conductoarelor de protecție în toate punctele majore de izolație pentru a intercepta curenții vagabonzi care ar putea provoca erori; acești conductori sunt conectați împreună pentru a forma un sistem de protecție, creând o rețea cu trei-borne cu terminalele de măsurare. Când cablajul este conectat corespunzător, toți curenții paraziți de la tensiunile parazite externe sunt deviați sub circuitul de măsurare de către sistemul de protecție, reducând foarte mult posibilitatea apariției erorilor.
Potențialul electrolitic, potențialul de contact sau potențialul termoelectric dintre bornele protejate și cele protejate ale sistemului pot fi compensate atunci când acestea sunt mici, împiedicându-le să provoace erori semnificative în măsurare.
În măsurarea curentului, deoarece rezistența dintre bornele protejate și cele protejate, conectate în paralel cu dispozitivul de măsurare a curentului, poate introduce erori, prima ar trebui să fie de cel puțin 10 ori, și de preferință de 100 de ori, rezistența de intrare a dispozitivului de măsurare a curentului. În metoda punții, bornele protejate și bornele de măsurare au aproximativ același potențial. Cu toate acestea, un rezistor standard în punte este conectat în paralel cu rezistența dintre bornele neprotejate și protejate; prin urmare, acesta din urmă ar trebui să fie de cel puțin 10 ori și, de preferință, de 20 de ori, rezistența standard.
Înainte de a începe testul, deconectați sursa de alimentare și proba pentru o măsurătoare preliminară. Echipamentul ar trebui să indice rezistență infinită în intervalul său de sensibilitate. Echipamentul poate fi verificat pentru funcționarea corectă folosind rezistențe standard cu valori cunoscute.
Rezistivitatea volumului
Pentru a măsura rezistivitatea volumului, sistemul de protecție utilizat ar trebui să poată compensa erorile cauzate de curentul de suprafață. Pentru probele cu scurgeri de suprafață neglijabile, protecția poate fi îndepărtată atunci când se măsoară rezistivitatea volumului.
Lățimea spațiului de pe suprafața probei dintre electrozii protejați și de măsurare trebuie să fie uniformă, iar distanța trebuie să fie cât mai îngustă posibil, fără a provoca erori de măsurare din cauza scurgerilor de suprafață; în utilizare practică, minimul este de 1 mm.

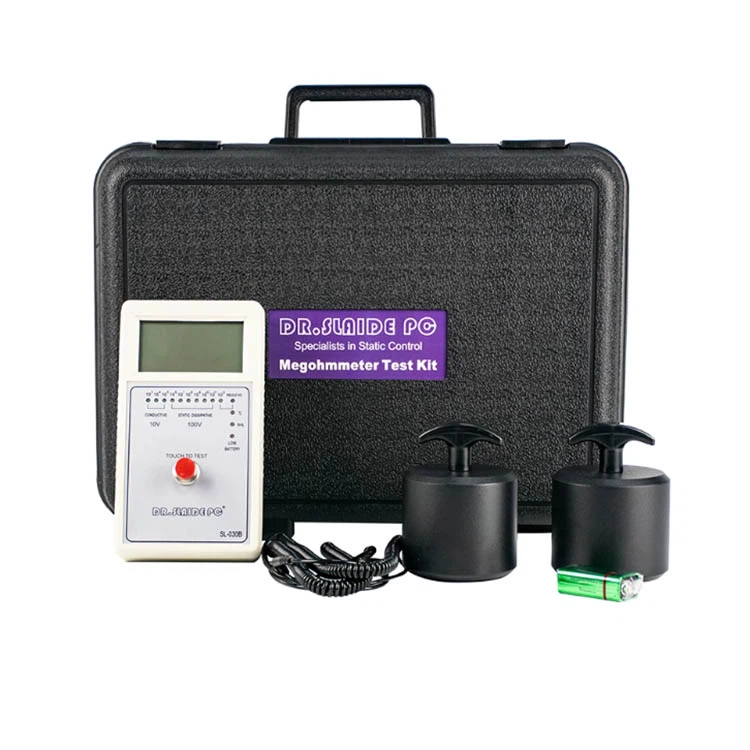

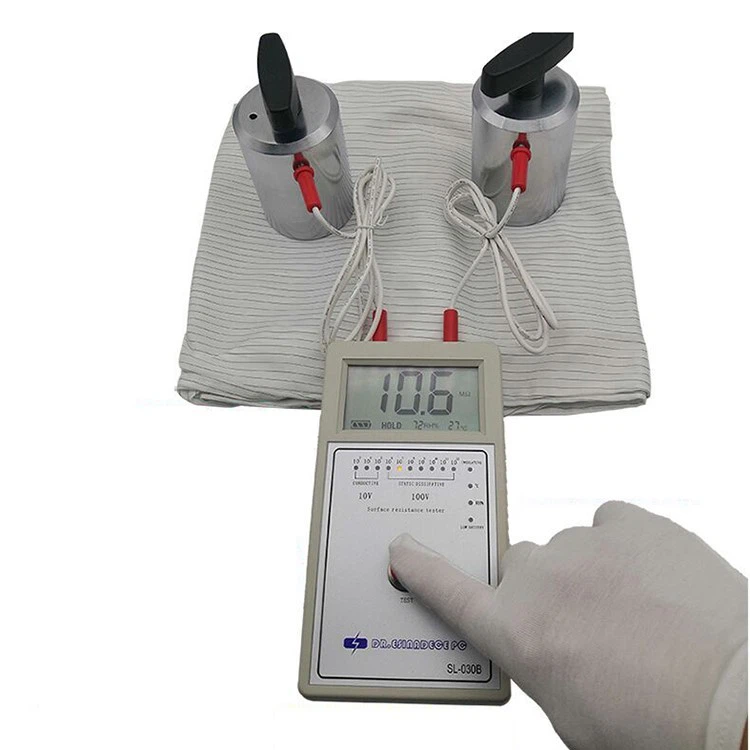

Rezistivitatea suprafeței
Pentru a determina rezistivitatea suprafeței, sistemul de protecție utilizat ar trebui să compenseze efectele rezistivității de volum cât mai mult posibil.
